Frenleme Direnci

Frenleme Direnci, Sürücüler (hız kontrol cihazları) ile kontrol edilen AC ve DC elektrik motorlarının kısa sürede durmasını, hızının düşürülmesini ya da kontrol edilmesini sağlamak için “invertör frenleme dirençleri” kullanılır.

Enerjisi kesilen motor durması istense de o anda sahip olduğu kinetik enerji sayesinde bir süre daha dönmeye devam eder. Rotor dönmeye devam ettiği için motor, bir jeneratör gibi çalışıp sürücüyü geri besler.

Bu regeneratif çalışma evresinin kısa tutulması ve ters yönde üretilen bu enerjinin ısıya dönüştürülmesi için, invertör bu enerjiyi DC’ ye çevirip, “frenleme Direnci” terminallerine bağlı olan, uygun güç ve direnç değerine sahip frenleme direncine aktarır.

Frenleme Direncinin Güç ve Ohmaj Değerinin Tespiti

Frenleme direncinin ohmajı, kullanılan sürücüye göre farklılık gösterir. Bu değeri sürücü üreticisi tespit edebilir. Sürücü kullanma kılavuzlarında bu değer verilir. Eğer bu değer Rmin ve Rmax şeklinde verilirse, ohmajı Rmin değerine yakın ve Rmin değerinden küçük olmayacak şekilde seçilmelidir. Rmax değerine yaklaştıkça frenleme süresi uzar.

Direncin gücünün tespiti, sürücünün bağlı olduğu motorun kullanıldığı uygulamaya göre yapılır. Burada bu tespit özel mühendislik hesapları kullanılarak yapılabileceği gibi, pratik olarak sık kullanılan uygulamalar için firmamızın tecrübesine dayanarak tespit edilen oranlarla da yapılabilir. Örneğin bazı durumlarda direnç gücü motor gücüne eşit seçilebileceği gibi, motor gücünün 10 da 1i kadar dahi seçilebilmektedir.

Frenleme Direncinin Kullanıldığı Uygulamar

Frenleme Dirençleri sürücülü motor uygulamalarının çoğunda kullanılır.

Frenleme Direnci

  • Sabit Vinçler, portal köprülü vinçler, gezer köprülü vinçler ve kule vinçlerin dikey (kaldırma) ve yatay (yürütme) uygulamalarında
  • Yüksek katlı binaların inşaat ve bakımında kullanılan hareketli cephe platformları, dış cephe yük ve personel asansörleri, asma iskele sistemleri ve dış cephe temizlik sistemlerinde
  • Bir sürücü ile sürülen, asenkron motor (dişlili) ve senkron motor (dişlisiz) kullanılarak çalıştırılan tüm asansör ve yürüyen merdiven uygulamalarında
  • Robot kontrol, sayısal kontrol ve konum denetleyici otomasyon sistemlerinde kullanılan, DC ve AC servo motor sürücülerinde
  • Konveyör ve yük arabaları gibi yatay ya da açılı hareketli sistemlerde
  • Maden ocaklarında karıştırma, taş kırma ve tambur uygulamalarında
  • Kablo, tel ve tekstil gibi fabrikaların makaralama sistemlerinde
  • Sürücülü motorlarla kumanda edilen fabrika kapılarında
  • Ağır yüklerin ani hız değişikliği ile hareket ettirildiği birçok makine ve pres uygulamalarında
  • Demiryolu araçları ve Hibrit ya da elektrikli karayolu araçlarında
  • Rüzgâr türbinlerinde

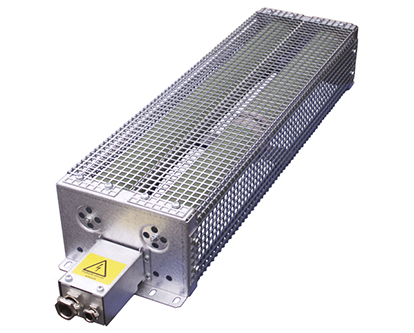

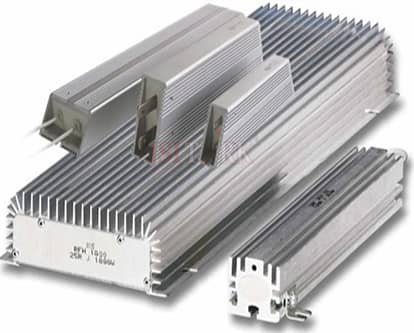

Frenleme dirençlerinde kullanılan bazı direnç çeşitleri aşağıda resim olarak gösterilmiştir.
